ガントチャートを編集する

概要

TimeTracker NX では、「ガントテーブル」で入力したアイテム情報をガントチャートで視覚的に表現します。
主に以下を確認できます。

• アイテムの期間
• アイテム間の依存関係
• 大きな視点でのプロジェクト状況の把握

ガントチャートの基本操作

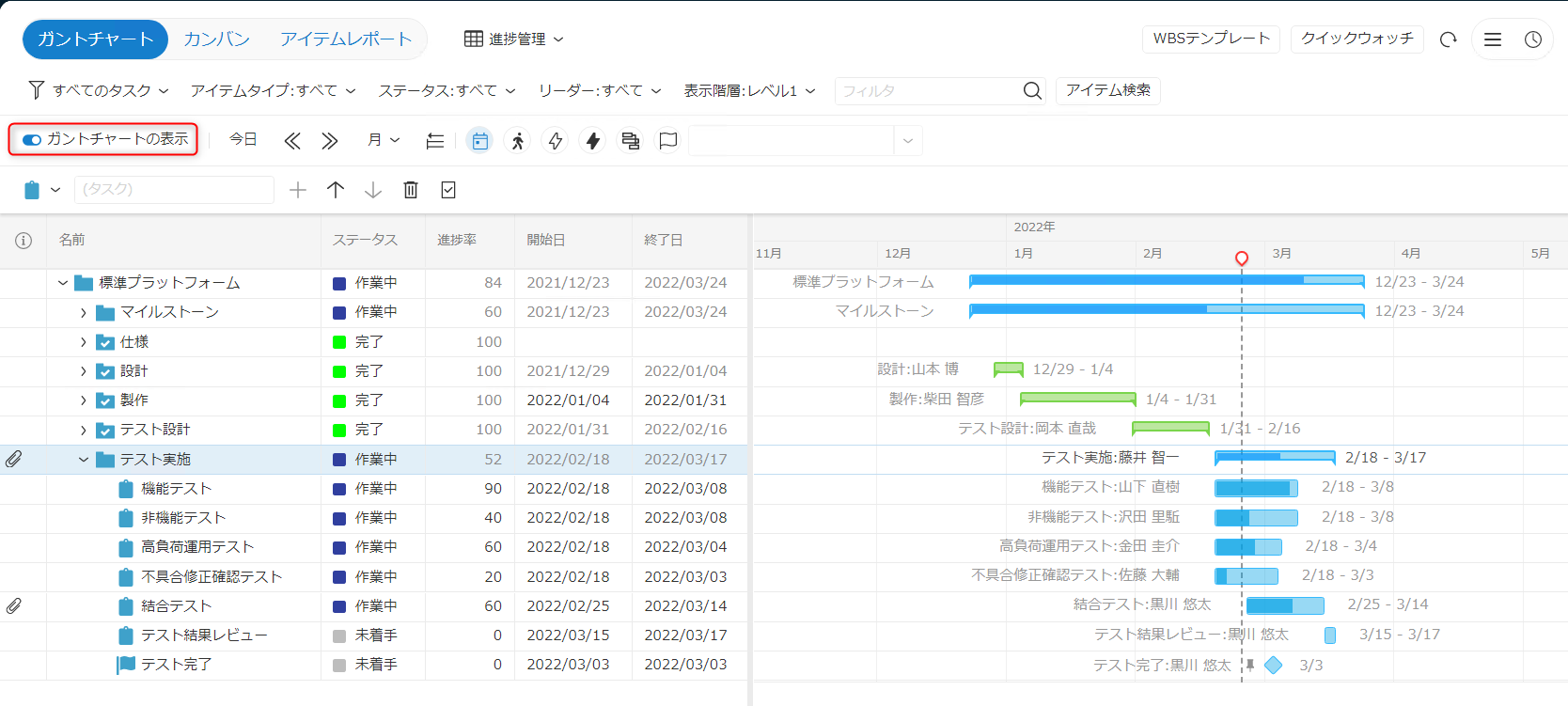

まず、プロジェクト管理画面を開き、「ガントチャートの表示」を ON にしてください。

各アイテム単位で線（ガントバー）と以下を表示します。

• アイテム名、リーダ名、開始日／終了日

• ガントチャートの色は、ガントテーブルと同じルールで表示します。
  例：完了したアイテムは緑色 など。

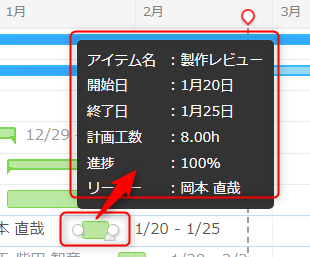

• ガントバーをクリックするとアイテムの詳細情報を表示します。


  備考

  ガントチャートでガントバーが表示されない場合は、対象アイテムの計画開始日と計画終了日を
  正しく入力しているか確認してください。

ガントチャートで実施できる操作は以下です。

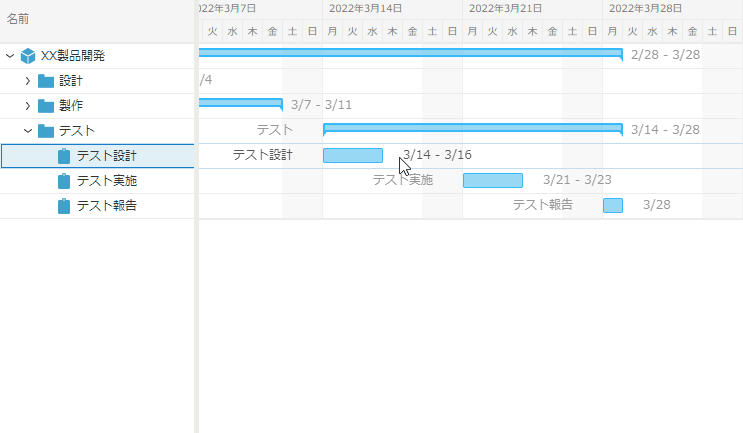

• ガントチャート上で計画期間を設定する

  • ガントチャート上で対象アイテムの開始日から終了日までをドラッグする。

• ガントチャート上で計画期間を変更する

  • 開始日を変更する：ガントバーの左端をドラッグする。
  • 終了日を変更する：ガントバーの右端をドラッグする。
  • 期間を移動する：ガントバーをドラッグ&ドロップする。

• ガントバーを選択して右クリックすると、さまざまな操作を実施できます。
  以下の機能はリンク先で詳細をご説明します。

  • マイルストーンに設定する
  • リンクを設定する

マイルストーンを表現する

どのプロジェクトにも、進める過程で節目となるポイント地点があります。
（例：計画FIX、仕様FIX、評価イベント、納入 など)

これを「マイルストーン」として設定することで、プロジェクト計画立案時の抜け・漏れを防ぐことができます。

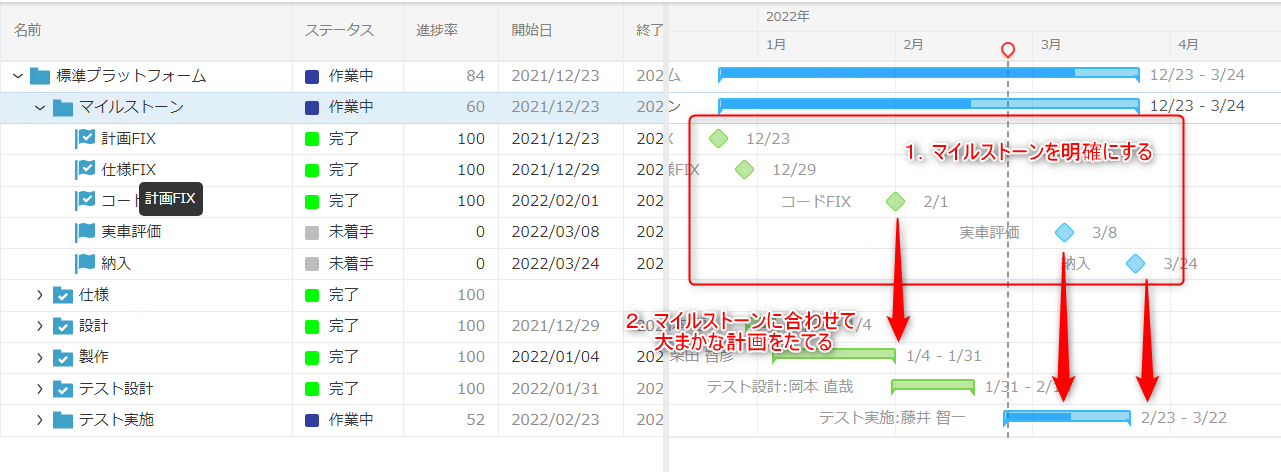

1. 対象のアイテムを右クリックし、「マイルストーンに設定」を選択してください。
   ・ガントチャートで以下のように表現されます。
2. 設定したマイルストーンに合わせて大まかな計画をたてましょう。

ワークアイテム間にリンク(依存関係)を作成する

ワークアイテム間の依存関係を明示するには、リンクを設定します。
リンクにより実現できるとと、メリットは以下があります。

• ガントチャート上でワークアイテムの依存関係を表現する。
  • アイテムを対応する順序が明確になる。
  • アイテム間で待ち状態（あるアイテムが終わらないと開始できない）を可視化する。
• リンクの前後関係と間隔を維持する。
  • あるアイテムの計画期間を変更すると、後続のアイテムの期間も追従する。
  • 計画変更が発生してもマージンを意識する必要がない。

リンクには以下の種別があります。

No.	リンク種別	意味
➀	終了 - 開始	先行ワークアイテムが終了してから、後続ワークアイテムが開始する。
➁	開始 - 開始	リンクしたワークアイテムを同時に開始する。
➂	終了 - 終了	後続ワークアイテムが終了することで、先行ワークアイテムも終了する。
➃	開始 - 終了	後続ワークアイテムを開始することで、先行ワークアイテムが終了する。

リンクの設定はガントチャートで実施してください。 以下に具体的な操作をご説明します。

• リンクの作成／削除
• リンクの間隔を設定する

リンクの作成／削除

リンクはガントチャート上で、リンク元アイテムからリンク先アイテムにドラッグすることで、リンクを作成できます。

• アイテムの端（右端／左端）をマウスを左クリックすると、矢印が出ます。
  左クリックしたまま、リンク先のアイテムまで持って行ってください。

• 作成するリンクによるドラッグ元／ドラッグ先は以下になります。

  No.	リンク種別	リンク作成手順 ドラッグ元	ドラッグ先
  ➀	終了 - 開始	先行アイテムの右端	後続アイテムの左端
  ➁	開始 - 開始	先行アイテムの左端	後続アイテムの左端
  ➂	終了 - 終了	先行アイテムの右端	後続アイテムの右端
  ➃	開始 - 終了	後続アイテムの左端	先行アイテムの右端

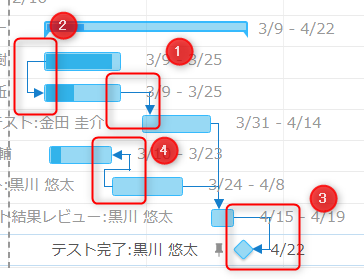

  上記設定により、ガントチャート上では以下のように表示されます。



作成したアイテムに対して以下の操作ができます。

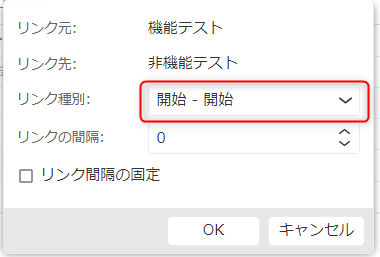

• リンク種別を変更する。

  • リンクを設定したアイテムを選択して右クリックし、「リンクを設定」から対象のワークアイテムを選択してください。

  • リンク設定ダイアログから「リンク種別」を選択してください。



• リンクを削除する

  • 削除したいアイテムを選択し、右クリックから「リンクを削除」を選択してください。
  • 対象のアイテムに設定されている『すべての』リンクを削除します。

リンクの間隔を設定する

計画の立て方には主に以下があり、各ケースでもリンクを活用いただけます。

• 前詰めで計画する（フォワード）
• 逆算して計画する（バックワード）
  まずは納期を前提に、ざっくりとした期間を引く場合です。

前詰めで計画する（フォワード）

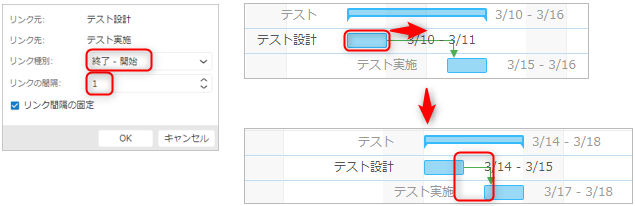

以下は、開発工程など前詰めで計画を立てる一例です。

・「テスト設計」の終了と「テスト実施」の開始でリンクを設定する。
・「テスト設計」と「テスト」間のリンクに1日分のリンクの間隔を設定する。
・テスト設計を2日分後ろにずらしても1日分の間隔が確保される。

逆算して計画する（バックワード）

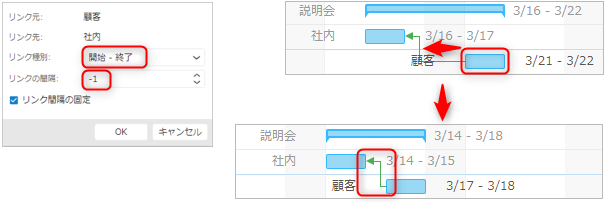

以下は、顧客の日程に合わせて逆算して計画を立てる一例です。

・「顧客」の開始と「自社」の終了でリンクを設定する。
・「テスト設計」と「テスト」間のリンクに1日分のリンクの間隔を設定する。
・テスト設計を2日分前にずらしても1日分の間隔が確保される。

活用テクニック

リンク元アイテムとリンク先アイテムの間隔を設定すれば、 計画にマージンを持たせる等の運用が可能です。
リンクの間隔は、対象アイテムの右クリックから「リンクを設定」を選択し、設定してください。

• 「リンクの間隔」に、間隔日数を設定してください。
• 期間を固定したい場合、「リンクの間隔を固定」にチェックしてください。
  詳細は「リンク間隔設定の注意点」を参照ください。

リンク間隔設定の注意点

以下の注意点があります。

1. リンク先のワークアイテムを移動した場合、アイテム間の間隔は維持されません。
2. リンク元のアイテムを移動した場合、以下のように振る舞いが変わります。
   • 期間を後ろにした場合：上記のとおり、リンク先のアイテムの期間を調整します。
   • 期間を前に移動した場合：アイテム間の間隔が広がります。

2の場合でも間隔を固定したい場合は、「リンク間隔の固定」をチェックしてください。

リンクの活用例

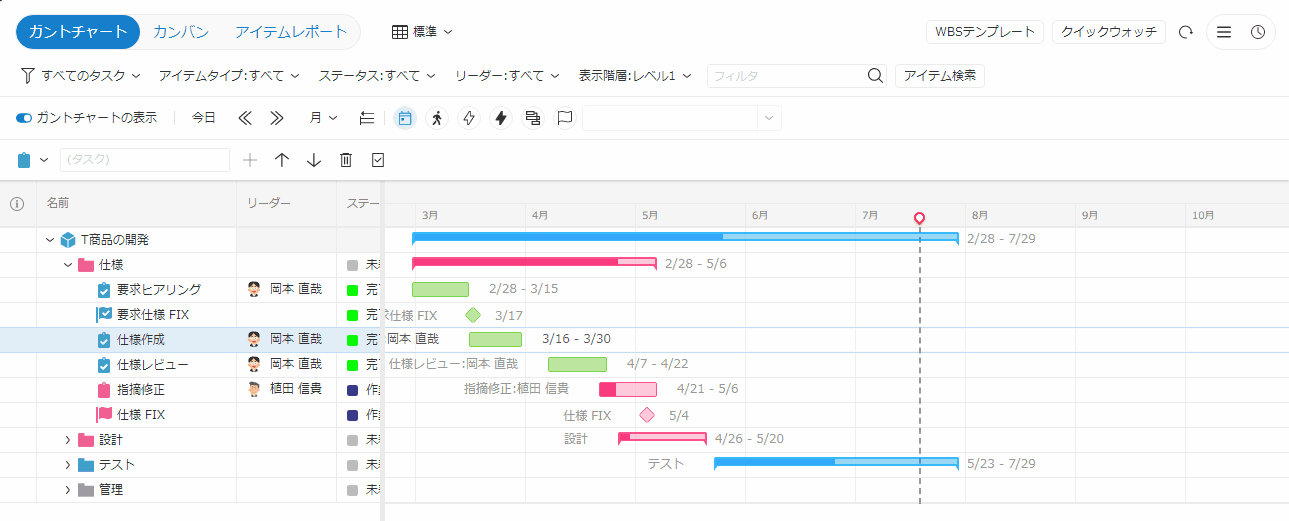

• リンクはフォルダ間でも設定できます。
  前工程の変更を後工程に追従したいことはよくありますが、リンクを設定しておけばすぐに対応できます。
